PERLE IOLAN SDS Desktop Series

prodgraf


1-, 2- or 4-Port Desktop Secure Device Servers



Eigenschaften


Beschreibung


Für die sichere Seriell zu Ethernet Konnektivität stellen IOLAN SDS Device Server die fortschrittlichste Serverbaureihe dar, die gegenwärtig erhältlich ist. Unter Bereitstellung hoher Leistung bei gleichzeitig kompakter Bauweise bieten IOLAN SDS umfassende Sicherheit, Flexibilität und IP-Technologie der nächsten Generation (IPv6)und stellen sich als ideal dar für Anwendungen, die ein Konsolen- und Gerätemanagement im Fernzugriff sowie eine Datenerfassung oder Überwachung erfordern. IOLAN SDS Device Server sind ausserdem vergügbar mit eingebautem V.92 Modem, Unterstützung für Power over Ethernet (PoE), Class 1 Division 2 und für den Einsatz über einen erweiterten Temperaturbereich von -40°C bis +74°C (-40°F bis +165°F).





Sichere Seriell zu Ethernet Konnektivität

Device Server der Reihe IOLAN SDS ermöglichen es Systemadministratoren, über ein IP-Netzwerk im Fernzugriff sicher auf Konsolenports von Einrichtungen wie Nebenstellenanlagen, Servern, Routern, Netzwerkspeichermedien und Sicherheitsanwendungen zuzugreifen. Sensible Daten wie Informationen zum Kreditkarteninhaber werden durch Standardverschlüsselungsmethoden wie Secure Shell (SSH) und Secure Sockets Layer (SSL) geschützt. Dank Mechanismen wie RADIUS, TACACS+, LDAP, Kerberos, NIS und RSA Security SecurID Tokens könne nur authorisierte Nutzer auf die Server zugreifen.

Sicheres Management von seriellen Konsolen (Sichere Anbindung von seriellen Geräten an das Ethernet ODER Sichere Serielle Konnektivität) Durch den Einsatz von modernen Verschlüsselungs-Technologien, schützt der IOLAN-Server sensible und vertrauliche Daten (z.B. von einem Kreditkarten-Leser) während der übertragung über das offene Internet oder das Intranet. Durch die Implementierung der gängigen Verschlüsselöungs-Standards wie AES, 3DES, RC4, RC2 ud CAST128 ist die reibungslose Kommunikation mit anderen Geräten garantiert.

Der IPSec-Standard gilt als sicherste Methode für die Kommunikation mit entfernten privaten Netzen ber das Internet und ermöglicht eine robuste Authentifizierung und Verschlüsselung von IP-Paketen auf der Vermittlungsschicht des OSI-Modells. Als Standard ist er aufgrund seiner Flexibilität und der Fähigkeit, den Einsatz der richtigen Lösung für eine bestimmte Anwendung zu ermöglichen, ideal für die Interoperation von Systemen mehrerer Anbieter in einem Netzwerk.

IOLAN Plug-ins

Mit der Inbetriebnahme eines Perle Device Server können Sie sicher sein, dass Ihre Geräte, welche durch einen seriellen COM-Port mit Ihrer Applikation verbunden sind, so reibungslos weiterlaufen, als wären sie direkt verbunden. Falls der unwahrscheinliche Fall eintreten sollte, dass der Device Server nicht sofort “out of the box” diese Verbindung ermöglicht, beantragen Sie bitte sofort eine kostenlose Beratung mit einem unserer Ingenieure – Perle wird Ihre Applikation zum Laufen bringen.

IOLAN Device Server von Perle welche dem Kunden spezielle “Device Plug-ins" zur Verfügung stellt. Diese “Device Plug-ins” sorgen für die erfolgreiche Vernetzung der Geräte, wo andere Lösungen bislang versagt haben. Beantragen Sie eine kostenlose Beratung von einem unserer Ingenieure.

Fortschrittliche IP-Technologie

Der IPv6 Standard findet in der Industrie immer größere Verbreitung. Die IOLAN-Reihe von Perle bietet dank der vollen Konformität zum IPv6-Standard Firmenkunden unübertroffenen Investitionsschutz.

Der Bedarf für IPv6 (welches vom Adress-Schema mit IPv4 kompatibel ist) wird weitgehend durch das Wachstum von IP-Addressen getrieben. Mit der Integration und dem Rollout von fortgeschrittlichen Mobilfunknetzen, wird eine robuste Methode benötigt, um eine schnelle Inbetriebnahme einer großen Anzahl von neuen IP-adressierbaren Geräten zu bewältigen. Das US-Verteidigungsministerium spezifiziert, daß alle zu beschaffenden EDV-Investitionen IPv6 konform sein müssen. Zudem bieten alle gängigen Betriebssysteme wie Linux, UNIX, Windows Solaris und auch Router bereits volle IPv6 Unterstützung.

Daher ist es wichtig, daß Endkunden und System-Integratoren nur Geräte einkaufen, die IPv6 unterstützen. Unsere IOLAN-Reihe mit eingebauter IPv6 Unterstützung ist daher die beste Wahl um serielle Geräte an das Ethernet anzubinden.

Flexible und zuverlässige Anbindungen an das Ethernet

IOLAN SDS Device Server stellen sich als ideal dar für den Anschluss auf serieller Technik basierender Einrichtungen wie COM-Ports, UDP- oder TCP-Sockets an Anwendungen im Fernzugriff. Perle’s Umleitungstreiber Software TruePort bietet fest stehende TTY- oder COM-Ports für Anwendungen auf serieller Basis, sodass die Kommunikation zu entfernten, an Geräteserver von Perle angeschlossene Anwendungen entweder verschlüsselt oder im reinen Textmodus, erfolgen kann. Sie können ferner serielle Daten zwischen den Geräten über ein IP-Netzwerk tunneln.

Perles Software für das Geräte-Management bietet die besser zentralisierte Steuerung einer Vielzahl von Einheiten, sodass eine maximale tatsächliche Nutzungsdauer Ihres remoten Equipments gegeben ist.

Standardmässig werden alle Produkte der IOLAN SDS Baureihe mit einer 15Kv-ESD-Überspannungssicherung ausgeliefert, die zusätzlichen Schutz vor elektrostatischen Entladungen und Spannungsspitzen bietet.

Lebenslange Garantie

Die Perle IOLAN SDS Device Server werden mit dem branchenweit besten Service und Support versehen, wozu auch Perles einzigartige Garantie auf Lebenszeit zählt. Seit 1976 versorgt Perle seine Kunden mit Netzwerkprodukten, die höchsten Ansprüchen an Leistung, Flexibilität und Qualität genügen.







ProdGrafik

Weitere Informationen


Serial Port Access
Connect directly using Telnet / SSH by port and IP address
Connect with EasyPort menu by Telnet / SSH
Use an internet browser to access with HTTP or secure HTTPS via EasyPort Web menu
Java-free browser access to remote serial console ports via Telnet and SSH
Ports can be assigned a specific IP address ( aliasing )
Multisession capability enables multiple users to access ports simultaneously *
Multihost access enables multiple hosts/servers to share serial ports
Accessibility
In-band ( Ethernet ) and out-of-band ( dial-up modem ) support
Dynamic DNS enables users to find a console server from anywhere on the Internet
Domain name control through DHCP option 81
IPV6 and IPV4 addressing support
Availability
Primary/Backup host functionality enables automatic connections to alternate host(s)
Security
SSH v1 and v2
SSL V3.0/TLS V1.0, SSL V2.0
SSL Server and SSL client mode capability
SSL Peer authentication
IPSec VPN : NAT Traversal, ESP authentication protocol
Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96
Key exchange: RSA, EDH-RSA, EDH-DSS, ADH
X.509 Certificate verification: RSA, DSA
Certificate authority (CA) list
Local database
RADIUS Authentication, Authorization and Accounting
TACACS+ Authentication, Authorization and Accounting
LDAP, NIS, Kerberos Authentication
RSA SecureID-agent or via RADIUS Authentication
SNMP v3 Authentication and Encryption support
IP Address filtering
Disable unused daemons
Active Directory via LDAP
Terminal Server
Telnet
SSH v1 and v2
Rlogin
Auto session login
LPD, RCP printer
MOTD - Message of the day
Serial machine to Ethernet
Tunnel raw serial data across Ethernet - clear or encrypted
Raw serial data over TCP/IP
Raw serial data over UDP
Serial data control of packetized data
Share serial ports with multiple hosts/servers
Virtual modem simulates a modem connection - assign IP address by AT phone number
Virtual modem data can be sent over the Ethernet link with or without SSL encryption
TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO, HP UX, NCR UNIX and AIX.
TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity
RFC 2217 standard for transport of serial data and RS232 control signals
Customizable or fixed serial baud rates
Plug-ins allow customer or Perle provided plug-ins for special applications
Software Development Kit ( SDK ) available
Serial encapsulation of industrial protocols such as ModBus, DNP3 and IEC-870-5-101
ModBus TCP gateway enables serial Modbus ASCII/RTU device connection to ModBus TCP
Data logging will store serial data received when no active TCP session and forward to network peer once session re-established - 32K bytes circular per port
Console Management
Sun / Oracle Solaris Break Safe
Local port buffer viewing - 256K bytes per port
External port buffering via NFS, encrypted NFS and Syslog
Event notification
Manage AC power of external equipment using Perle RPS power management products
Clustering - central console server enables access ports across multiple console servers
Windows Server 2003/2008 EMS - SAC support GUI access to text-based Special Administrative Console
Ping watchdog probes enable customers to power cycle equipment with attached Perle RPS power switches in the event of an unresponsive networking gear
Remote Access
Dial, direct serial PPP, PAP/CHAP, SLIP
  HTTP tunneling enables firewall-safe access to remote serial devices across the internet
Automatic DNS Update Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details
IPSEC VPN client/servers Microsoft L2TP/IPSEC VPN client ( native to Windows XP)
Microsoft IPSEC VPN Client ( native to Windows Vista )
Cisco routers with IPSEC VPN feature set
Perle IOLAN SDS/STS and SCS models
OA&M ( Operations, Administration and Management )
SNMP V3 - read and write, Perle MIB
Syslog
Perle Device Manager - Windows based utility for large scale deployments
Configurable default configuration
Installation Wizard
Set a Personalized Factory Default for your IOLANs
Protocols
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP

* Available on 2 and 4 port models




Hardware Specifications - IOLAN SDS - 1, 2 and 4 port Compact Serial Device Servers

  IOLAN SDS1 IOLAN SDS2 IOLAN SDS4 IOLAN
SDS1 G
IOLAN
SDS2 G
IOLAN
SDS4 G
Processor MPC852T, 66 Mhz, 87 MIPS 600 Mhz ARM processor
Memory
RAM MB 32 512
Flash MB 8 4000
Interface Ports
Number of Serial Ports 1 2 4 1 2 4
Serial Port Interface Software selectable EIA232/422/485 on DB9M, RJ45, DB25M or DB25F Software selectable EIA-232/422/485 on RJ45 Software selectable EIA232/422/485 on DB9M, RJ45 or DB25F Software selectable EIA-232/422/485 on RJ45
Sun / Solaris Sun / Oracle ‘Solaris´ Safe - no "break signal" sent during power cycle causing costly server re-boots or downtime
Serial Port Speeds 50bps to 230Kbps with customizable baud rate support 300bps to 230Kbps with customizable baud rate support
Data Bits 5,6,7,8, 9-bit protocol support
Parity Odd, Even, Mark, Space, None
Flow Control Hardware, Software, Both, None
Serial Port Protection 15Kv Electrostatic Discharge Protection ( ESD )
Local Console Port RS232 on Serial Port
Network 10-base T / 100-base TX Ethernet RJ45 Autosensing 1000-base-T / 100-base TX / 10-base T
Auto-MDIX
Software selectable Ethernet speed 10/100 Auto Software selectable Ethernet speed 10/100/1000 Auto
Software selectable Half/Full/Auto duplex
Ethernet Isolation 1.5Kv Magnetic Isolation
Power
Power Supply 120 V AC (USA), 230V AC (International) Wall Power Adaptor included
Power Supply Options Power via External power 9-30v DC,
4.8 Watts uses standard 5.5mm x 9.5mm x 2.1mm barrel socket,
Power IN over serial cable
Nominal Input Voltage 12v DC / 24v DC
Input Voltage Range 9-30v DC
Power IOLAN over Serial 9-30v DC
Power External Device via Serial Port +5v DC regulated, 1W max
Typical Power Consumption ´@ 12v DC ( Watts ) 1.7 2.1 2.4 1.9 2 2

Does not include power for devices connected to serial port

Indicators
LEDs Power/Ready
Network Link
Network Link activity
Serial: Transmit and Receive data per port
Environmental Specifications
Heat Output ( BTU/HR ) 5.8 7.2 8.2 6,8 8.9 16.38
MTBF ( Hours ) 123,192 188,596 150,124 238,681 218,646 187,919

Calculation model based on MIL-HDBK-217-FN2 @ 30 °C

Operating Temperature 0C to 55C, 32F to 131F
Storage Temperature -40C to 66C, -40F to 150F
Humidity 5 to 95% (non condensing) for both storage and operation.
Case SECC Zinc plated sheet metal (1 mm)
Ingress Protection Rating IP40
Mounting Wall or Panel mounting, DIN Rail mounting kit optional
Product Weight and Dimensions
Weight 0.23 kg (0.5 lbs) 0.35 kg (0.77 lbs) 0.23 kg (0.5 lbs) 0.35 kg (0.77 lbs)
Dimensions 90 x 64 x 22 (mm), 3.6 x 2.5 x 0.87 (in) case dimensions not including mounting tabs, 112 x 82 x 28 (mm), 4.4 x 3.2 x 1.1 (in) case dimensions not including mounting tabs, 90 x 64 x 22 (mm), 3.6 x 2.5 x 0.87 (in) case dimensions not including mounting tabs, 112 x 82 x 28 (mm), 4.4 x 3.2 x 1.1 (in) case dimensions not including mounting tabs,
90 x 89 x 24 (mm), 3.6 x 3.5 x 0.87 (in) includes mounting tabs. 112 x 105 x 28 (mm), 4.4 x 4.2 x 1.1 (in) case dimensions not including mounting tabs, 90 x 89 x 24 (mm), 3.6 x 3.5 x 0.87 (in) includes mounting tabs. 112 x 105 x 28 (mm), 4.4 x 4.2 x 1.1 (in) case dimensions not including mounting tabs,
Packaging
Shipping Dimensions 260 x 170 x 70 (mm), 10.2 x 6.7 x 2.8 (in)
Shipping weight 0.49 KG (1.1 lbs) 0.66 KG (1.5 lbs) 0.49 KG (1.1 lbs) 0.66 KG (1.5 lbs)
Regulatory Approvals
Emissions CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class A CFR47 FCC Part 15 Subpart B:2015
ICES-003, Issue 4, February 2004 (Canada) ICES-003:2016 Issue 6:2016
CISPR 32:2015/EN 55032:2015 (Class A)
CISPR 16-2-3:2010/A2:2014
EN61000-3-2 : 2010, Limits for Harmonic Current Emissions EN61000-3-2:2014, Limited for Harmonic Current Emissions
EN61000-3-3 : 2010, Limits of Voltage Fluctuations and Flicker EN61000-3-3:2013, Limits of Voltage Fluctuations and Flicker
Immunity CISPR 24:2010/EN 55024:2010
EN61000-4-2: 2009 Electrostatic Discharge
EN61000-4-3: 2006/A2:2010: RF Electromagnetic Field Modulated
EN61000-4-4: 2004 Fast Transients
EN61000-4-5: 2006 Surge
EN61000-4-6: 2009 RF Continuous Conducted
EN61000-4-8: Power-Frequency Magnetic Field
EN61000-4-11: Voltage Dips and Voltage Interruptions
Safety IEC 60950-1 (ed 2); am1 am2 and EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 62368-1 and EN 62368-1:2014
CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1, Second Edition CAN/CSA-C22.2 No. 62368-1-14 and UL 62368-1
Other Reach, RoHS and WEEE Compliant
Directive 2011/65/EU restriction of the use of certain hazardous substances in electrical and electronic equipment and meets the following standard:: EN 50581:2012
CCATS - G168387
ECCN - 5A992
HTSUS Number: 8471.80.1000
Perle Limited Lifetime Warranty




Serial Connector Pinout
IOLAN DB9M Socket Direction RS232 RS485 Full Duplex RS485 Half Duplex RS422
1 in DCD - - -
2 in RxD RxD+ - RxD+
3 out TxD TxD+ DATA+ TxD+
4 out DTR - - -
5 line GND GND GND GND
6 in DSR RxD- - RxD-
7 line RTS - - -
8 in CTS - - -
9 line - TxD- DATA- TxD-
IOLAN RJ45 Socket Direction RS232 RS485 Full Duplex RS485 Half Duplex RS422
1 line Power In Power In Power In Power In
2 in DCD - - -
3 out RTS TxD+ DATA+ TxD+
4 in DSR - - -
5 out TxD TxD- DATA- TxD-
6 in RxD RxD+ - RxD+
7 line GND GND GND GND
8 in CTS RxD- - RxD-
9 out DTR - - -
10 line Power Out Power Out Power Out Power Out
IOLAN DB25M Socket Direction RS232 RS485 Full Duplex RS485 Half Duplex RS422
1 line Sheild Sheild Sheild Sheild
2 out TxD - - -
3 in RxD - - -
4 out RTS - - -
5 in CTS - - -
6 in DSR - - -
7 line GND GND GND GND
8 in DCD - - -
9 line Power Out Power Out Power Out Power Out
12 line Power In Power In Power In Power In
13 line - - - CTS-
14 line - TxD+ DATA+ TxD+
15 line - TxD- DATA- TxD-
18 line - - - RTS+
19 line - - - RTS-
20 out DTR - - -
21 line - RxD+ - RxD+
22 line - RxD- - RxD-
25 line - - - CTS+
IOLAN DB25F Socket Direction RS232 RS485 Full Duplex RS485 Half Duplex RS422
1 line Sheild Sheild Sheild Sheild
2 in RxD - - -
3 out TxD - - -
4 in CTS - - -
5 out RTS - - -
6 out DTR - - -
7 line GND GND GND GND
8 in DCD - - -
9 line Power Out Power Out Power Out Power Out
12 line Power In Power In Power In Power In
13 line - - - RTS-
14 line - RxD+ - RxD+
15 line - RxD- - RxD-
18 line - - - CTS+
19 line - - - CTS-
20 in DSR - - -
21 line - TxD+ DATA+ TxD+
22 line - TxD- DATA- TxD-
25 line - - - RTS+

Optional Perle adapters for use with straight thru CAT5 cabling




TCP

RAW-TCP-Sockets

Eine Raw-TCP-Socket-Verbindung, die vom Seriell Ethernet Gerät oder vom entfernten Host/Server initiiert werden kann. Das kann entweder auf Punkt-zu-Punkt-Basis oder gemeinsam erfolgen, d. h. ein serielles Gerät kann von mehreren Geräten gemeinsam verwendet werden. TCP-Sitzungen können entweder von der TCP-Server-Anwendung oder vom Perle IOLAN Seriell-zu-Ethernet-Adapter gestartet werden.


UDP

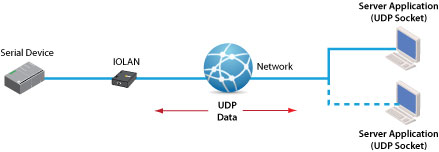

Raw-UDP-Sockets

Für den Einsatz in UDP-gestützten Anwendungen können Perle IOLANs die Daten serieller Geräte zum Transport mit UDP-Paketen entweder auf Punkt-zu-Punkt-Basis oder zur gemeinsamen Benutzung durch mehrere Geräte konvertieren.


Konsolenmanagement

Konsolenmanagement

Für den Zugang zu entfernten Konsolen-Ports bei Routern, Switches usw. ermöglichen die Perle IOLANs den Administratoren, Über ein In-Band-Reverse-Telnet/SSH oder Out-of-Band durch DFÜ-Modems sicher auf die RS232-Ports zuzugreifen. Es sind IOLAN-Modelle von Perle mit integrierten Modems erhältlich.

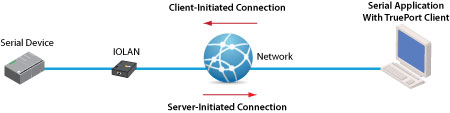

COM/TTY

Anschluss seriell-gestützter Anwendungen mit COM/TTY-Port-Treiber

Serielle Ports können über virtuelle COM-Ports an Netzwerkserver oder Workstations angeschlossen werden, auf denen die TruePort-Software von Perle ausgeführt wird. Sitzungen können entweder vom Perle IOLAN oder von TruePort gestartet werden.


Tunneling

Serielles Tunneling zwischen zwei seriellen Geräten

Serielles Tunneling ermöglicht es Ihnen, eine Ethernet-Verbindung zu einem seriellen Port von einem IOLAN zum anderen IOLAN herzustellen. Beide seriellen Ports der IOLANs müssen für das serielle Tunneling konfiguriert werden (normalerweise wird ein serieller Port als Tunnel-Server und der andere serielle Port als Tunnel-Client konfiguriert).


Virtuelles Modem

Virtuelles Modem

Vmodem ermöglicht es dem Perle IOLAN, eine Modemverbindung zu simulieren. Nach dem Anschluss an den IOLAN wird eine Modemverbindung initiiert, und der IOLAN startet eine TCP-Verbindung zu einem anderen IOLAN, der mit dem seriellen Port eines virtuellen Modems konfiguriert wurde, oder zu einem Host, auf dem eine TCP-Anwendung ausgeführt wird.





PDF

Dokumentation PDF PERLE IOLAN SDS Desktop Series Datasheet (175.1 kB)

Dokumentation PDF PERLE IOLAN SDS Desktop Series Datasheet (ger.) (178.7 kB)



Copyright © 2013 SPHINX Computer Vertriebs GmbH

AGBDatenschutzerklärungNach oben KontaktCookie DirectiveStandorteÜber SPHINX Computer
